手动扇形盲板阀详细资料:
一、 扇形盲板阀产品特点:

手动扇形盲板阀又名手动眼镜阀、翻板阀、扇形阀,为长结构系列,在右阀体上设有伸缩器,用于较长管路中(注:不能作为管路的补偿器),可以补偿阀门启闭过程中产生的阀体轴向位移,减小阀门的启闭力矩。根据大口径阀门的特点,阀体设计成三角形结构,加强了阀门的整体刚性。橡胶密封圈分别安装在左、右阀体上。

二、主要性能指标:

公称压力MPa 0.25 0.15 0.10 0.05
密封试验压力MPa 0.275 0.165 0.11 0.055
强度试验压力MPa 0.40 0.225 0.15 0.075
适用温度℃ 丁腈橡胶 硅橡胶 氟橡胶
<120 <250 <300
适用介质 煤气等有毒、有害、易燃气体
采用标准 连接法兰尺寸符合JB/T81-94标准,检测方法符合GB/T13927-92标准
主要零部件材料 阀体、闸板为碳钢;连接轴、伸缩器为碳钢或不锈钢;密封圈为橡胶

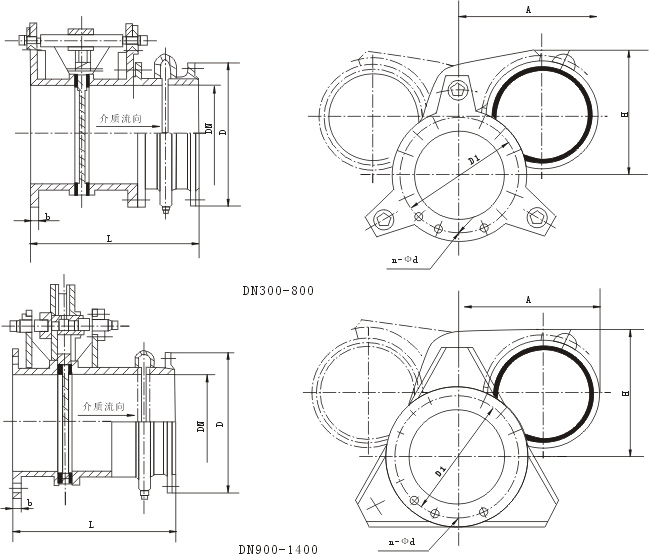

三、主要外形连接尺寸:

DN D D1 b n-φd 长系列 L
200 320 280 14 8-φ18 500
250 375 335 14 12-φ18 500
300 440 395 16 12-φ22 500
350 490 445 16 12-φ22 500
400 540 495 16 16-φ22 600
450 595 550 20 16-φ22 600
500 645 600 20 20-φ22 600
600 755 705 20 20-φ26 600
700 860 810 20 24-φ26 600
800 975 920 22 24-φ30 600
900 1075 1020 22 24-φ30 630
1000 1175 1120 22 28-φ30 630
1200 1375 1320 22 32-φ30 750
1400 1575 1520 26 36-φ30 750
1500 1675 1620 26 36-φ30 750
1600 1790 1730 26 40-φ30 750
1800 1990 1930 26 44-φ30 750
2000 2190 2130 26 48-φ30 750

四、扇形盲板阀订货须知:
1、①产品名称与型号②扇形盲板阀口径③是否带附件以便我们的为您正确选型。
2、若已经由设计单位选定的扇形盲板阀型号,请按扇形盲板阀型号直接向我司销售部订购。
3、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
