公称通径：DN15~400mm

公称压力：PN1.6~4.0MPa
适用温度：≤300℃
主要材质：铸钢、不锈钢、灰铸铁等
驱动方式：手动、伞齿轮、电动
设计标准：GB12233-89、12235-89
结构长度：GB12221-89
连接标准：GB79-59、GB113.1～9113.26
压力测试：ZBJ160006、GB4981





一、柱塞闸阀主要特点

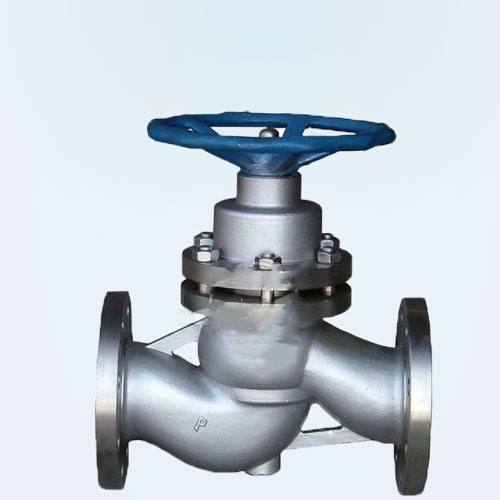

       柱塞式闸阀是由阀体，阀盖，阀杆，柱塞，导向套，密封环，手轮等零件组成（如图），当手轮旋转时，通过阀杆带动柱塞在导向套中上下往复运动，使柱塞端部斜锥面与阀座面完成阀门的开启和关闭功能。柱塞式闸阀中柱塞与密封环采用过盈配合，通过调节中法兰螺栓预紧力，使密封环压缩所产生的倾向力与阀体中孔面及柱塞外圆密封从而磨损性高的无毒新型密封材料，所以密封可靠，经久耐用，从而提高阀门的使用寿命。柱塞式闸阀是根据原有的闸阀连接尺寸设计制造的，由于闸阀在使用过程中出现外漏，密封环带复性较差，使用寿命短等特点，尼威阀门生产的柱塞闸阀结合了柱塞阀的无泄漏优点和闸阀启闭快又耐高温高压的特点，成为一种结构新颖的无泄漏柱塞闸阀。



二、柱塞闸阀的性能规范

阀体材料 适用温度 适用介质 压力范围
铸钢 <250℃ 水、蒸汽、油品 PN1.6～4.0MPa
铸铁 <180℃ 水、蒸汽、油品 PN1.6
不锈钢 < 200℃ 硝酸、醋酸 通径范围
含钼不锈钢 < 200℃ 氨、氢、尿素等 DN15～400mm



三、柱塞闸阀的实验压力

实验项目 实验介质 实验压力
压强实验 水 1.5PN
高压密封实验 水 1.1PN
低压气密封实验 气 0.5-0.7MPa





四、柱塞闸阀的主要连接尺寸

DN（mm）
尺寸（mm）		 1.6Mpa  UZ41SM-16C、P、R  UZ41H-16C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 140 160 180 195 215 245 280 335 405 460 520 580
D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
D2 45 55 65 78 85 100 120 135 155 185 210 265 295 375 435 485
B 14 14 14 16 16 16 18 20 20 22 24 26 26 30 34 36
Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-23 12-25 16-25 16-30
DN（mm）
尺寸（mm）		 2.5Mpa  UZ41SM-25C、P、R  UZ41H-25C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
B 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
DN（mm）
尺寸（mm）		 4.0Mpa  UZ41SM-40C、P、R  UZ41H-40C、Y、P、R
15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600
Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
D 95 105 115 135 145 160 180 195 230 270 300 375 445 485 570 655
D1 65 75 85 100 110 125 145 160 190 220 250 320 385 430 510 585
D2 45 55 65 78 85 100 120 135 160 188 218 282 345 390 465 535
B 16 16 16 18 18 20 22 22 24 28 30 38 42 40 52 58
Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-26 8-26 12-30 12-33 16-30 16-36 16-39

​
