气源压力：0.3 ～ 0.7Mpa（最大1.0Mpa）
工作环境温度：
基本型：-20℃ ～ 90℃
高温型：-20℃ ～ 180℃
低温型：-40℃ ～ 90℃
回转角度：90°～±5°
气源接口： AW13-G1/4、AW17-G3/8、AW20～AW40-G1/2
一、AW气动执行器 产品概述
AW气动执行器气动装置适用与90°回转（1/4转）的阀门。如球阀、蝶阀、旋塞阀等。本产品设计制造采用JIS标准，与阀门俩界部采用国际标准ISO5211.AW/AW-S气动执行器驱动装置批量生产、性能优良、质量稳定。
二、AW气动执行器型号规格
|
型号规格 |
气源压力（ Mpa ） |
||||
|---|---|---|---|---|---|
|
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|
|
AW13 |
515 |
620 |
770 |
930 |
1080 |
|
AW17 |
950 |
1270 |
1590 |
1910 |
2230 |
|
AW20 |
2150 |
2870 |
3580 |
4300 |
5020 |
|
AW25 |
3360 |
4480 |
5600 |
6720 |
7850 |
|
Aw28 |
5150 |
6860 |
8580 |
10300 |
12020 |
|
AW35 |
10120 |
13500 |
16870 |
20250 |
23620 |
|
AW40 |
13220 |
17630 |
22040 |
26450 |
30860 |
|
AW50 |
22460 |
29950 |
37440 |
44930 |
52420 |
|
AW60 |
47300 |
63070 |
78840 |
94610 |
110380 |

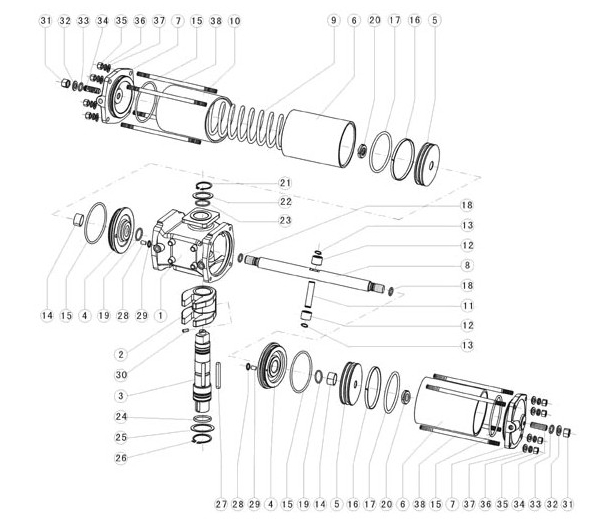

三、AW气动执行器分解图
四、AW气动执行器零部件说明
|
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
序号 |
名称 |
数量 |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
1 |
箱体 |
1 |
11 |
销轴 |
1 |
21 |
弹性挡圈 |
1 |
31 |
锁紧螺母 |
2 |
|
2 |
拔叉 |
1 |
12 |
滚套 |
2 |
22 |
减磨垫圈 |
1 |
32 |
平垫圈 |
2 |
|
3 |
转轴 |
1 |
13 |
弹性挡圈 |
2 |
23 |
O型圈 |
1 |
33 |
O型圈 |
2 |
|
4 |
隔板 |
2 |
14 |
无油轴承 |
2 |
24 |
O型圈 |
1 |
34 |
调节螺钉 |
2 |
|
5 |
活塞 |
2 |
15 |
O型圈 |
2 |
25 |
减磨垫圈 |
1 |
35 |
螺母 |
8 |
|
6 |
缸体 |
2/3 |
16 |
导向环 |
2 |
26 |
弹性挡圈 |
1 |
36 |
弹性垫圈 |
8 |
|
7 |
缸盖 |
2 |
17 |
O型圈 |
2 |
27 |
平键 |
1 |
37 |
平垫圈 |
8 |
|
8 |
活塞杆 |
1 |
18 |
O型圈 |
2 |
28 |
O型圈 |
2 |
38 |
双头螺栓 |
8, |
|
9 |
弹簧 |
1/2/4 |
19 |
O型圈 |
2 |
29 |
定位销 |
2 |
39 |
||
|
10 |
弹簧缸 |
1 |
20 |
锁紧螺母 |
2 |
30 |
紧定螺钉 |
1 |
40 |
五、AW气动执行器主要性能特性
1、AW气动执行器分为双作用、单作用式（弹簧复位），2个分体气缸。容易制造大尺寸 缸体。满足各种大型旋转类阀门的需求。
2、输出扭矩大，动作灵活平衡，缸体内壁和活塞轴镀硬铬，具有很好的抗摩性，所有活动 部件之间配有无油润滑轴和导向环以降低摩擦系数，延长使用寿命，AW气动执行器的U型曲线特性输出扭矩更适合大口径球阀、蝶阀。
3、采用低摩擦材料制成的滑动装置，避免了金属与金属的直接接触。
4、底面固定孔便于执行器与阀连接并使其对正，符合ISO5211/DIN3337标准。
5、底部装配孔为四方形，便于与阀杆连接并可旋转45°转角安装。
6、回转角度：双作用式=90°，单作用式=90°从两端可调节角度±5°。
7、工作环境温度：-20℃~80℃。
8、气源：过滤、干燥或者加油润滑的洁净空气，最小压0.1Mpa，最大压力1Mpa。
9、基本设计：气动双气缸双活塞拨叉传动机构。型号AW=双作用；型号AWS=单作用式（弹簧复位） 。
10、AW系列气动装置适用与90°回转（1/4转）的阀门。如球阀、蝶阀、旋塞阀等。本产品设计制造采用JIS标准，与阀门连接部采用国际标准ISO5211。
| 主要外形尺寸-PN25(25bar) | |||||||||
| 型号 |
AWD13 AWE13 |
AWD17 AWE17 |
AWD20 AWE20 |
AWD25 AWE25 |
AWD28 AWE28 |
AWD35 AWE35 |
AWD40 AWE40 |
AWD50 AWE50 |
AWD60 |
| L | 627 | 850 | 1158 | 1158 | 1448 | 1880 | 1880 | 2350 | 2800 |
| L1 | 850 | 1120 | 1495 | 1630 | 1955 | 2520 | 2520 | 3280 | / |
| H | 228 | 275 | 326 | 326 | 396 | 440 | 490 | 600 | 700 |
| H1 | 200 | 270 | 350 | 375 | 460 | 545 | 570 | 680 | 820 |
| H2 | 46 | 55 | 67 | 67 | 80 | 116 | 116 | 144 | 172 |
| H3 | 7 | 8 | 12 | 12 | 11 | / | / | / | / |
| H4 | / | / | / | / | / | / | 54 | 54 | 54 |
| A | 42 | 50 | 64 | 64 | 85 | / | / | / | / |
| B | 28 | 34 | 44 | 44 | 55 | / | / | / | / |
| C | 85 | 112 | 137 | 137 | 160 | 203 | 203 | 230 | 256 |
| D | 95 | 143 | 157 | 157 | 170 | / | / | / | / |
| C1 | 70 | 70 | 100 | 100 | 100 | 180 | 180 | 195 | 234 |
| D1 | 35 | 50 | 60 | 60 | 60 | 60 | 60 | 80 | 60 |
| Z-M1 | 2-M8 | 2-M10 | 2-M10 | 2-M10 | 2-M10 | 4-M6 | 4-M6 | 4-M6 | 4-M6 |
| E | 80 | 120 | 140 | 140 | 220 | 220 | 220 | 280 | 360 |
| F | 34 | 48 | 60 | 60 | 70 | 105 | 105 | 120 | 140 |
| G | 132 | 190 | 232 | 232 | 318 | 350 | 350 | 400 | 500 |
| G1 | 100 | 160 | 200 | 200 | 280 | 300 | 300 | 350 | 450 |
| Z-M2 | 4-M16 | 8-M16 | 8-M16 | 8-M16 | 8-M20 | 8-M24 | 8-M24 | 12-M24 | 12-M27 |
| b | 10 | 14 | 18 | 18 | 20 | 28 | 28 | 32 | 36 |
| T | 37.3 | 51.8 | 64.4 | 64.4 | 74.9 | 117.8 | 117.8 | 127.4 | |
| 气源接口 | 4-G1/4 | 4-G3/8 | 4-G1/2 | 148.5 | |||||
